DH7512-S là một card thu hỗ trợ nhiều tính năng được phát triển bởi Công ty Công nghệ NovaStar. Card thu Novastar 7512-S giúp việc thiết lập màn hình LED dễ dàng hơn, vận hành ổn định hơn và bảo dưỡng hiệu quả hơn. Cùng tìm hiểu chi tiết về sản phẩm này.
Thông số chung về card thu Novastar DH7512-S
- Hỗ trợ độ phân giải lên tới: 512*384/60Hz (W*H)
- Cổng HUB75E: 12 Cổng
- Điện áp đầu vào: DC 3,3V – 5,5V
- Công suất: 2,5W
- Kích thước: 145.7mm ×91.5mm ×18.4mm
- Trọng lượng: 93.1g
Đặc điểm nổi bật của card thu Novastar DH7512-S
Cải thiện Hiệu ứng Hiển thị
- Hiệu chỉnh độ sáng và độ tương phản tại mức pixel: Làm việc với hệ thống hiệu chuẩn cao cấp của NovaStar để hiệu chỉnh độ sáng và độ tương phản của từng pixel, loại bỏ hiệu ứng khác biệt về độ sáng và độ tương phản, từ đó tạo ra độ nhất quán cao về độ sáng và độ tương phản.
- Điều chỉnh nhanh các đường kẻ tối hoặc sáng: Các đường kẻ tối hoặc sáng do ghép nối của các module hoặc tủ có thể được điều chỉnh để cải thiện trải nghiệm thị giác. Việc điều chỉnh này dễ dàng và có hiệu quả ngay lập tức.
- Chức năng 3D: Làm việc với card phát hỗ trợ chức năng 3D, card thu hỗ trợ đầu ra hình ảnh 3D.
- Điều chỉnh gamma độc lập cho RGB: Khi làm việc với NovaLCT (phiên bản V5.2.0 hoặc cao hơn) và bộ điều khiển hỗ trợ chức năng này, card thu hỗ trợ điều chỉnh gamma độc lập cho màu đỏ, màu xanh lá cây và màu xanh lam, giúp kiểm soát hiệu ứng không đồng đều của hình ảnh ở điều kiện mức xám thấp và sự lệch trắng cân bằng, tạo ra hình ảnh sống động hơn.
- Xoay hình ảnh theo các góc 90°: Hình ảnh hiển thị có thể được thiết lập xoay theo các bội số của 90° (0°/90°/180°/270°).
Cải thiện về Khả năng Bảo trì
- Chức năng ánh xạ: Các cabinet có thể hiển thị số hiệu của card thu và thông tin cổng Ethernet, giúp người dùng dễ dàng tìm hiểu vị trí và cấu trúc kết nối của các card thu.
- Thiết lập hình ảnh được lưu trữ trước trên card thu: Hình ảnh hiển thị trên màn hình trong quá trình khởi động, hoặc hiển thị khi cáp Ethernet bị ngắt kết nối hoặc không có tín hiệu video có thể được tùy chỉnh.
- Giám sát nhiệt độ và điện áp: Nhiệt độ và điện áp của card thu có thể được giám sát mà không cần sử dụng các thiết bị phụ trợ.
- Màn hình LCD Cabinet: Mô-đun LCD của cabinet có thể hiển thị nhiệt độ, điện áp, thời gian hoạt động của mỗi lần chạy và tổng thời gian hoạt động của card thu.
- Phát hiện lỗi bit: Chất lượng truyền thông cổng Ethernet của card thu có thể được giám sát và số lượng gói tin lỗi có thể được ghi lại để hỗ trợ khắc phục các vấn đề truyền thông mạng. Yêu cầu NovaLCT V5.2.0 hoặc mới hơn.
- Đọc lại chương trình Firmware: Chương trình firmware của card thu có thể được đọc lại và lưu trữ vào máy tính cục bộ. Yêu cầu NovaLCT V5.2.0 hoặc mới hơn.
- Đọc lại tham số cấu hình: Các tham số cấu hình của card thu có thể được đọc lại và lưu trữ vào máy tính cục bộ.
Cải thiện về Độ Tin Cậy
- Sao lưu vòng lặp: Card thu và card phát tạo thành một vòng lặp thông qua các kết nối của đường chính và dự phòng. Nếu xảy ra lỗi tại một vị trí của các đường, màn hình vẫn có thể hiển thị hình ảnh một cách bình thường.
- Sao lưu chương trình kép: Hai bản sao của chương trình firmware được lưu trữ trong khu vực ứng dụng của card thu tại nhà máy để tránh vấn đề mà card thu có thể bị kẹt một cách không bình thường trong quá trình cập nhật chương trình.

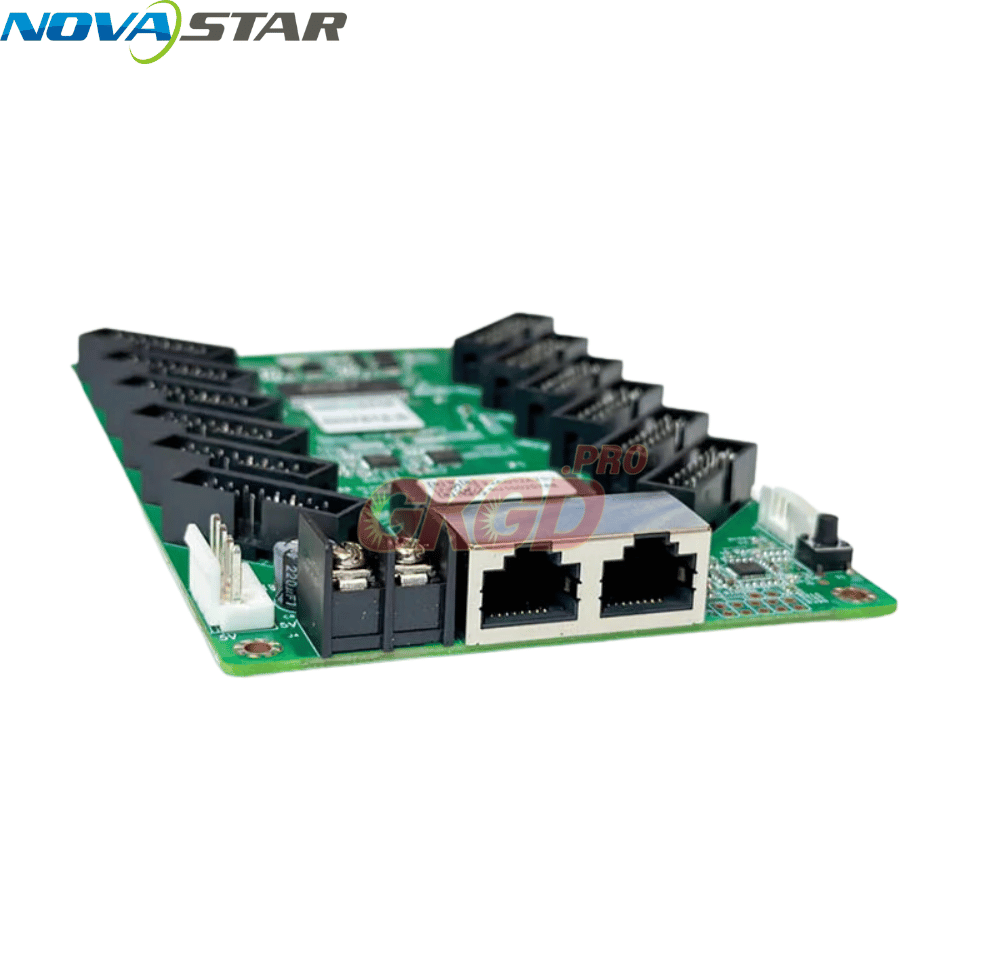

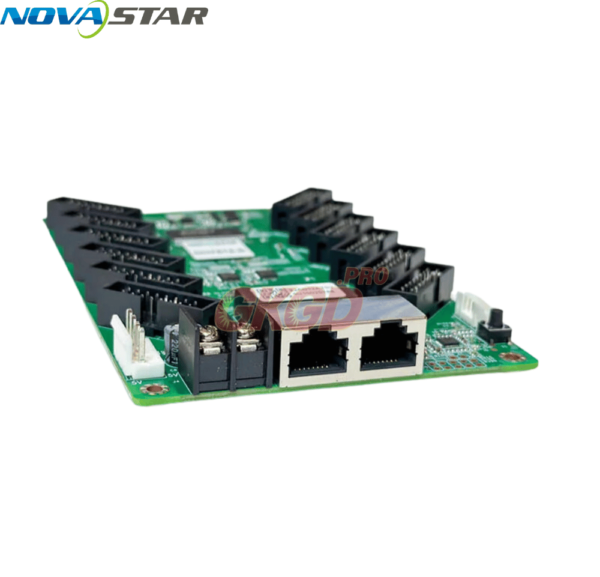

Giao diện ngoài của card thu Novastar DH7512-S
| Name | Mô tả |
|---|---|
| HUB75E Connectors | Kết nối với các mô-đun LED. |
| Power Connector | Kết nối với nguồn điện đầu vào. Có thể chọn bất kỳ cổng nào. |
| Gigabit Ethernet Ports | Kết nối với card phát và kết nối daisy chain với các card thu khác. Mỗi cổng có thể sử dụng là đầu vào hoặc đầu ra. |
| Self-Test Button | Đặt mẫu kiểm tra. Sau khi cáp Ethernet bị ngắt kết nối, nhấn nút hai lần và mẫu kiểm tra sẽ được hiển thị trên màn hình. Nhấn nút một lần nữa để chuyển đổi mẫu. |
| 5-Pin LCD Connector | Kết nối với màn hình LCD. |
Các tín hiệu chỉ báo trên card thu Novastar DH7512-S
| Chỉ báo | Màu | Trạng thái | Mô tả |
|---|---|---|---|
| Chạy | Xanh | Nhấp nháy mỗi 1 giây | Card nhận đang hoạt động bình thường. Kết nối cáp Ethernet bình thường và có đầu vào nguồn video. |
| Nhấp nháy mỗi 3 giây | Kết nối cáp Ethernet không bình thường. | ||
| Nhấp nháy 3 lần mỗi 0.5 giây | Kết nối cáp Ethernet bình thường, nhưng không có nguồn video đầu vào. | ||
| Nhấp nháy mỗi 0.2 giây | Card nhận không thể tải chương trình trong khu vực ứng dụng và hiện đang sử dụng chương trình sao lưu. | ||
| Nhấp nháy 8 lần mỗi 0.5 giây | Có sự chuyển đổi dự phòng trên cổng Ethernet và sao lưu vòng lặp đã có hiệu lực. | ||
| Nguồn | Đỏ | Luôn sáng | Nguồn điện bình thường. |
Thông số kỹ thuật chi tiết về card thu Novastar DH7512-S
| Thông số kỹ thuật | Giá trị |
|---|---|
| Độ phân giải tối đa | 512×384@60Hz |
| Điện áp đầu vào | DC 3.8 V đến 5.5 V |
| Dòng điện định mức | 0.5 A |
| Công suất tiêu thụ định mức | 2.5 W |
| Môi trường hoạt động | |
| – Nhiệt độ | -20°C đến +70°C |
| – Độ ẩm | 10% RH đến 90% RH, không ngưng |
| Môi trường lưu trữ | |
| – Nhiệt độ | -25°C đến +125°C |
| – Độ ẩm | 0% RH đến 95% RH, không ngưng |
| Thông số vật lý | |
| – Kích thước | 145.7 mm × 91.5 mm × 18.4 mm |
| – Trọng lượng | 93.1 g (trọng lượng của một card thu duy nhất) |
| Thông tin đóng gói | |

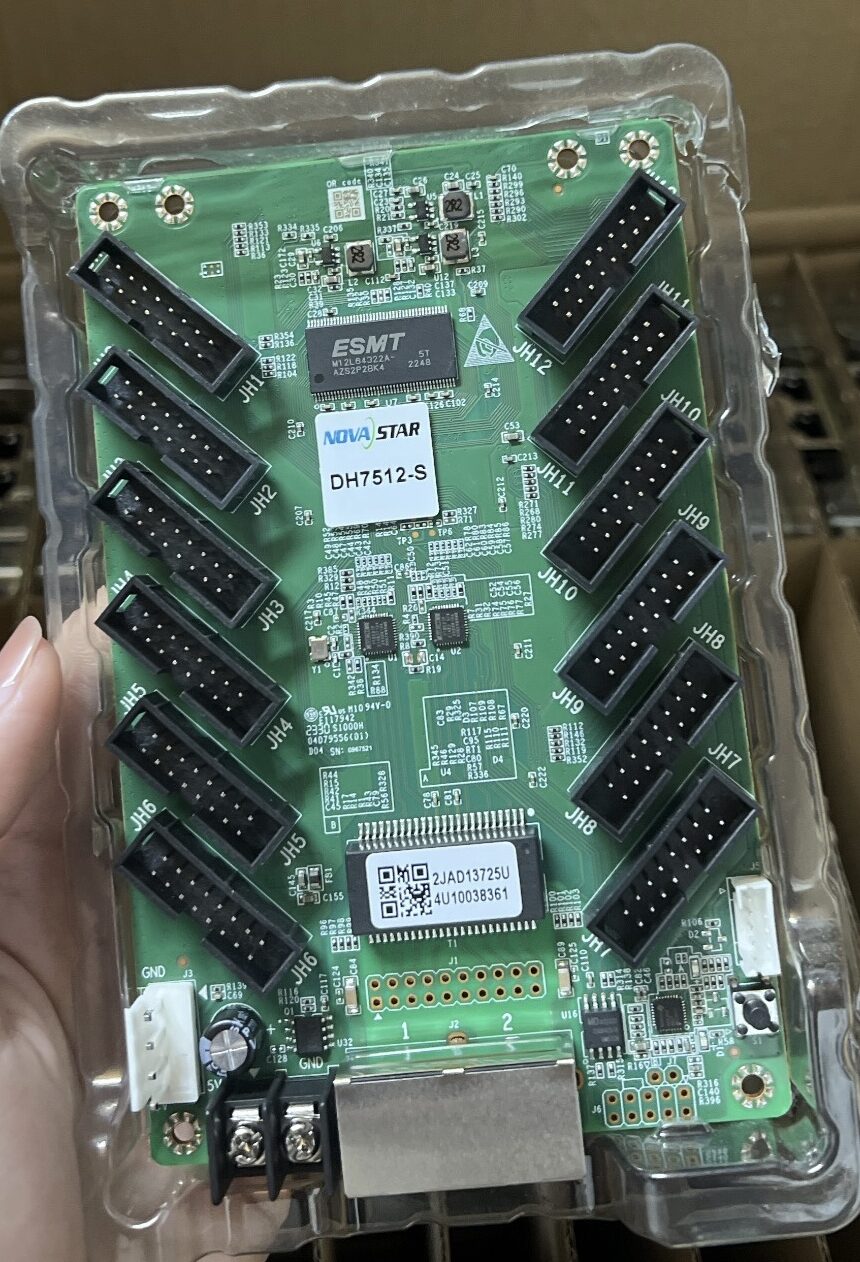

| – Thông số đóng gói | Mỗi card thu được đóng gói trong một bọc blister. Mỗi hộp đóng gói chứa 100 card thu. |
| – Kích thước hộp đóng gói | 625.0 mm × 180.0 mm × 470.0 mm |
GKGD Group – Nhà phân phối card thu Novastar DH7512-S chính hãng
Card thu DH7512-S sử dụng 12 cổng HUB75E tiêu chuẩn để giao tiếp và hỗ trợ lên đến 24 nhóm dữ liệu RGB song song. Khi thiết kế phần cứng và phần mềm của DH7512-S, việc thiết lập, vận hành và bảo trì tại chỗ đã được tính đến, giúp cho việc thiết lập dễ dàng hơn, vận hành ổn định hơn và bảo trì hiệu quả hơn.
| Size | 12 Hub |
|---|---|
| Refesh | China |
